Кварцевые и керамические резонаторы

Кварцевые и керамические резонаторы — это электронные компоненты, которые используются для стабилизации частоты в различных устройствах, таких как часы, радиоприемники, компьютеры и другие электронные системы. Оба типа резонаторов имеют схожее назначение, однако различаются по материалу изготовления и некоторым характеристикам.

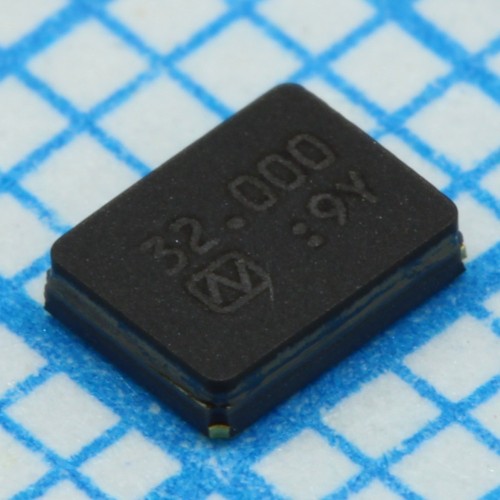

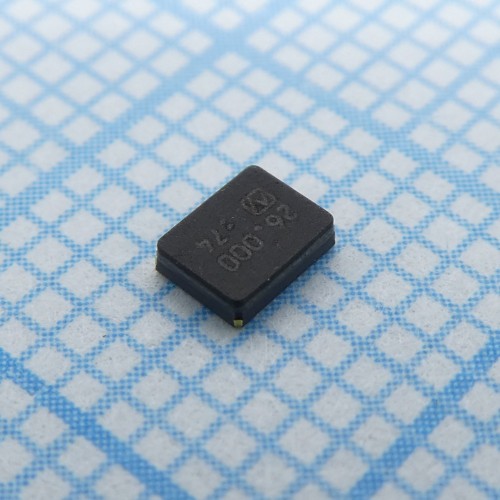

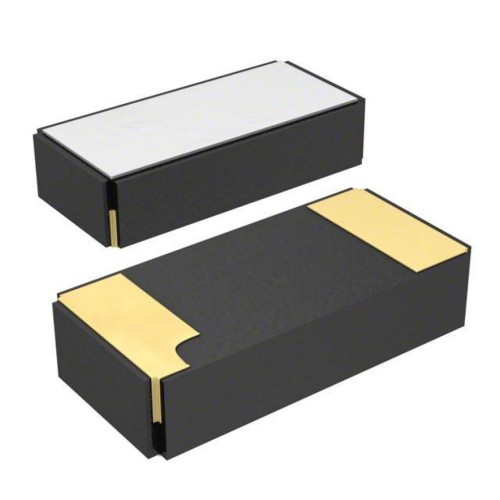

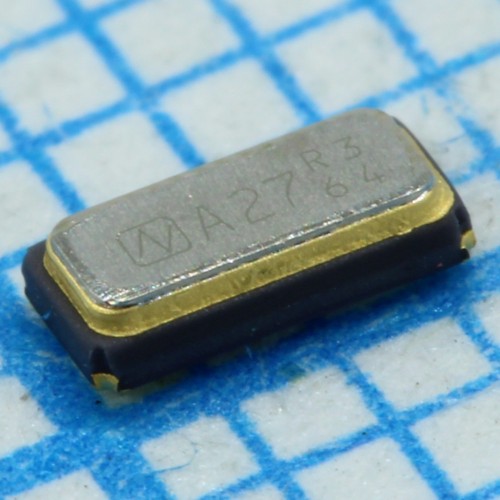

Кварцевый резонатор

Кварцевым резонатором называется устройство, изготовленное из кристалла кварца, который обладает пьезоэлектрическим эффектом. Пьезоэффект заключается в том, что при приложении электрического поля к кварцу происходит его деформация, а при деформации возникает электрический заряд. Это свойство позволяет использовать кварц для создания стабильных колебаний определенной частоты.

Основные характеристики кварцевого резонатора:

1. Высокая стабильность частоты. Кварц обладает отличной температурной стабильностью, что делает его идеальным для использования в высокоточных устройствах, требующих минимальных отклонений частоты.
2. Долговечность. Кристаллы кварца отличаются высокой механической прочностью и химической стойкостью, что обеспечивает длительный срок службы резонаторов.
3. Широкий диапазон рабочих частот. Кварцевые резонаторы могут генерировать частоты от нескольких килогерц до сотен мегагерц.
4. Малая зависимость от внешних условий. Кварцевый резонатор слабо подвержен влиянию окружающей среды, что повышает надежность работы устройств.

Применение кварцевых резонаторов:

• Часы и таймеры;
• Радиочастотные устройства;
• Цифровая техника;
• Измерительное оборудование.

Керамический резонатор

В отличие от кварцевых, керамические резонаторы изготавливаются из специальных керамических материалов, обладающих пьезоэлектрическими свойствами. Они представляют собой небольшие пластины или диски, покрытые металлическими электродами.

Основные характеристики керамического резонатора:

1. Простота и дешевизна производства. Керамические резонаторы проще и дешевле в производстве по сравнению с кварцевыми.
2. Средняя стабильность частоты. Хотя керамические резонаторы уступают кварцевым по стабильности, они всё же достаточно стабильны для большинства приложений.
3. Более широкий диапазон рабочих температур. Керамика лучше переносит экстремальные температуры, что расширяет область применения этих резонаторов.
4. Компактные размеры. Керамические резонаторы занимают меньше места на плате, что важно для миниатюризации устройств.

Применение керамических резонаторов:

• Бытовая электроника;
• Телекоммуникационное оборудование;
• Автомобильная электроника.

Сравнительный анализ

Заключение

Выбор между кварцевыми и керамическими резонаторами зависит от конкретных требований проекта. Если необходима максимальная точность и стабильность частоты, предпочтительнее использовать кварцевые резонаторы. Для недорогих массовых продуктов и устройств, работающих в широком температурном диапазоне, подойдут керамические резонаторы.
